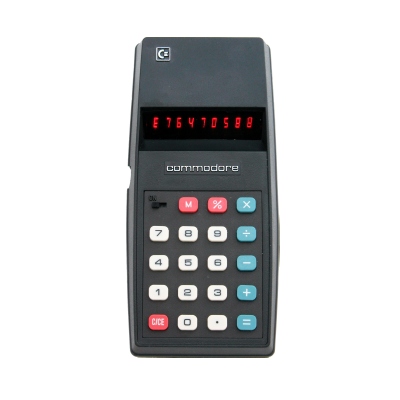

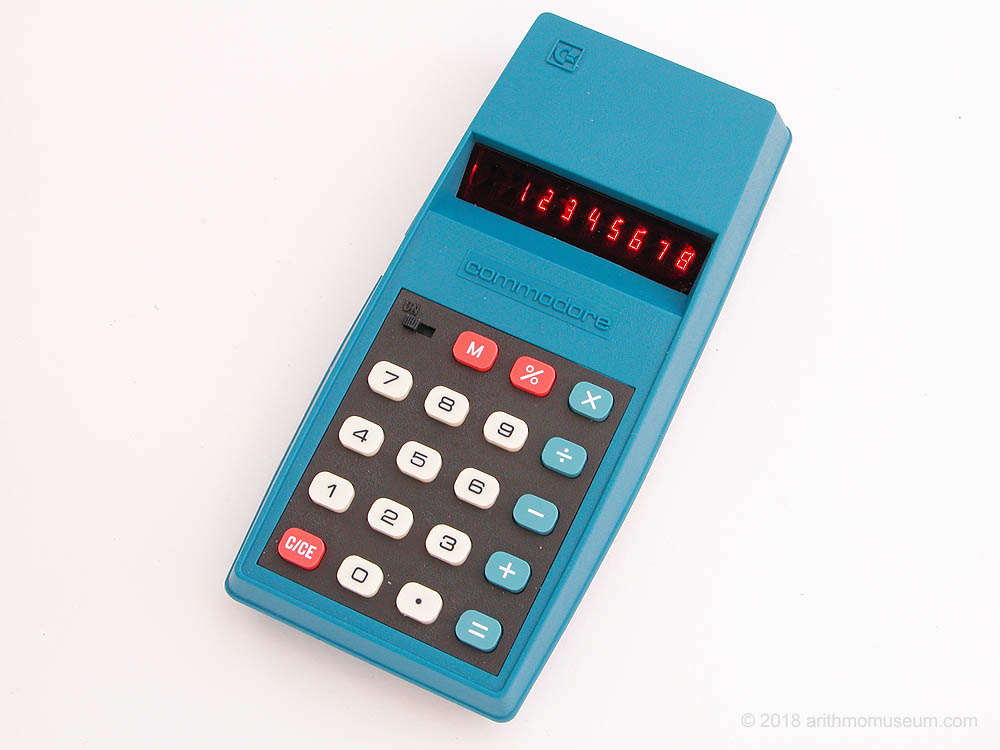

Commodore 786D
Gyártó: | Commodore Business Machines (USA/Nagy-Britannia) |
Gyártási év: | 1976 |
Méret: | 6,4×13,6×2,4 cm |
Tömeg üzemkészen: | 112 g |
Jelleg: | alapműveletes |
Kapacitás: | 8 számjegy (bevitel és kijelzés) 8 számjegy (belső pontosság) |
Működési mód: | algebrai |
CPU: | MOS 3D-98MT |
Regiszterek: | 2 általános (művelet-tárolással) 1 memória (aritmetika nélkül) |
Jellemzők: | %százalékszámítás Flebegőpontos számkijelzés |
Kijelző: | 9 digites LED |
Tápellátás: | 9V elem vagy adapter |
Technikai részletek

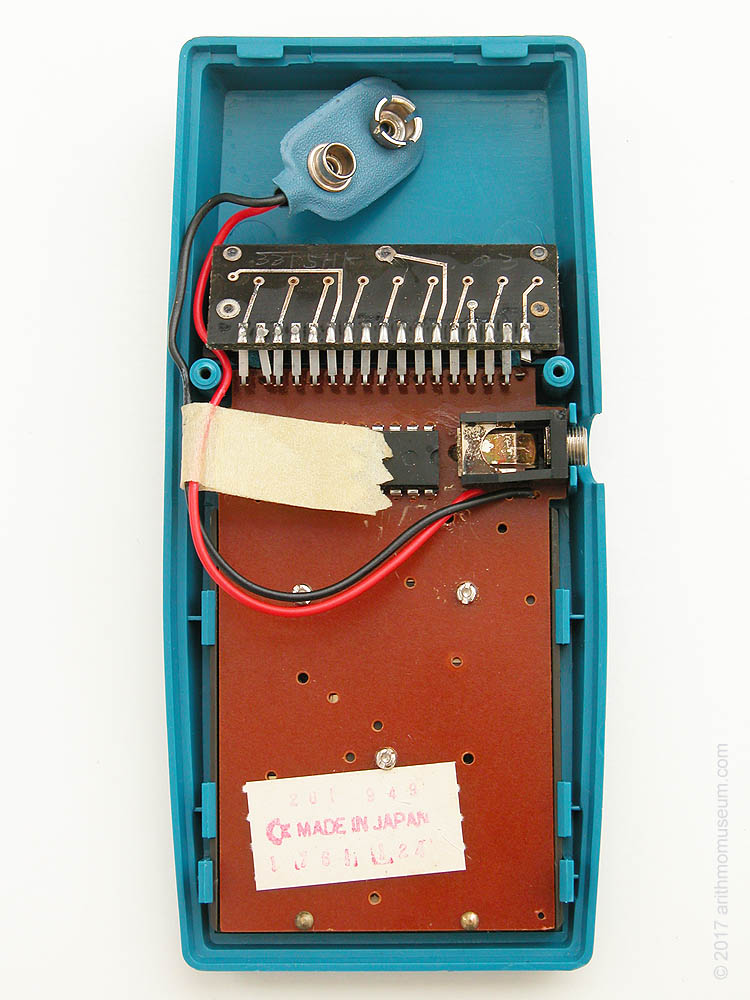

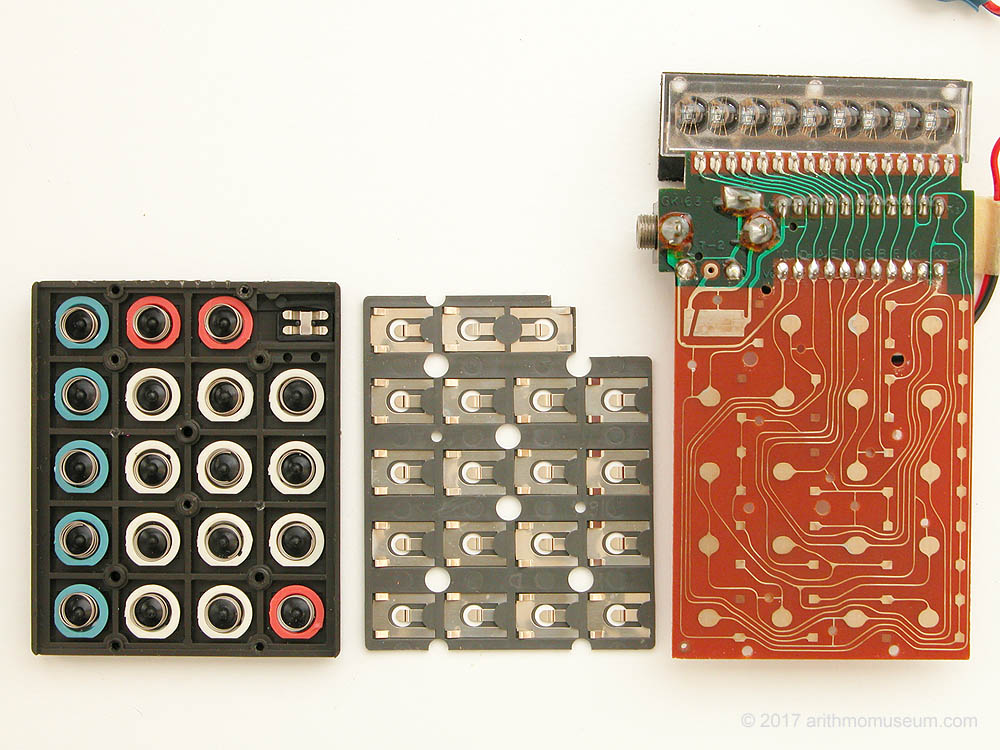

Az első sorozatok a GRBP-67 (7 számjegyes gépek), ill. a GRBP-89 (8 számjegyes gépek) CPU-val épültek, melyek kijelzőhöz való illesztéséhez még egy chipre volt szükség. A GRBP áramkörök a gépeken elérhető funkciókon túl regisztercserére, reciprok- és négyzetszámításra is alkalmasak. A MOS cég felvásárlása után a konstanskezeléssel kibővített KGRBP-89 chipet a MOS MPS7563 típusjelzéssel gyártotta tovább, a kisebb kapacitású változatra ekkor már nem mutatkozott igény.Az 1976-os és későbbi sorozatok a 3D-98MT (MPS7560) jelű áramkörrel készültek, melyek már közvetlenül csatolhatók a 8, ill. 9 számjegyes kapacitású LED kijelzőkhöz. Emiatt megoldhatóvá vált, hogy a chipet és a kijelzőt a billentyűzettel közös nyomtatott áramkörre szereljék. Mivel számos típus áramkörének tervezték, így mind a memóriaműveletek elérhetők egyetlen M billentyűvel, vagy a szokásos négygombos megoldással (M+, M-, MR, MT).
Érdekesség, hogy a 786D későbbi szériáiba ugyanúgy a 3D-98MT áramkör került, mint a 9 számjegyes változatokba, de a legelső digithez vezető vezetéket megszakították, ami miatt ezen a géptípuson sem hibajelzést, sem negatív előjelet nem láthatunk (nyolc számjegy esetén). Regisztercsere gomb helyett a szokásos memóriát vezérlő billentyűvel rendelkezett. Ha visszaforrasztottuk a hiányzó összeköttetést, egy teljes értékű 796M típusú gépet kaptunk.
A kisebb kapacitású változatok egyrészt kisebb kapacitású kijelzőkkel épültek, másrészt felhasználták a szélső digiteken hibás darabokat is. A gépekhez többféle, egymással kompatibilis típusú kijelzőt és meghajtóáramkört használtak fel, így megtaláljuk a Bowmar cég Optostic kijelzőit ugyanúgy, mint a házon belüli darabokat.
