Sharp EL-5120
Gyártó: | Sharp Corporation (Japán/Kína) |
Gyártási év: | 1993-2000 |
Méret: | 7,6×14,4×1,1 cm |
Tömeg üzemkészen: | 78 g |
Jelleg: | programozható tudományos |
Kapacitás: | 10+2 számjegy (bevitel és kijelzés) 12+2 számjegy (belső pontosság) |
Működési mód: | kifejezés-kiértékeléses |

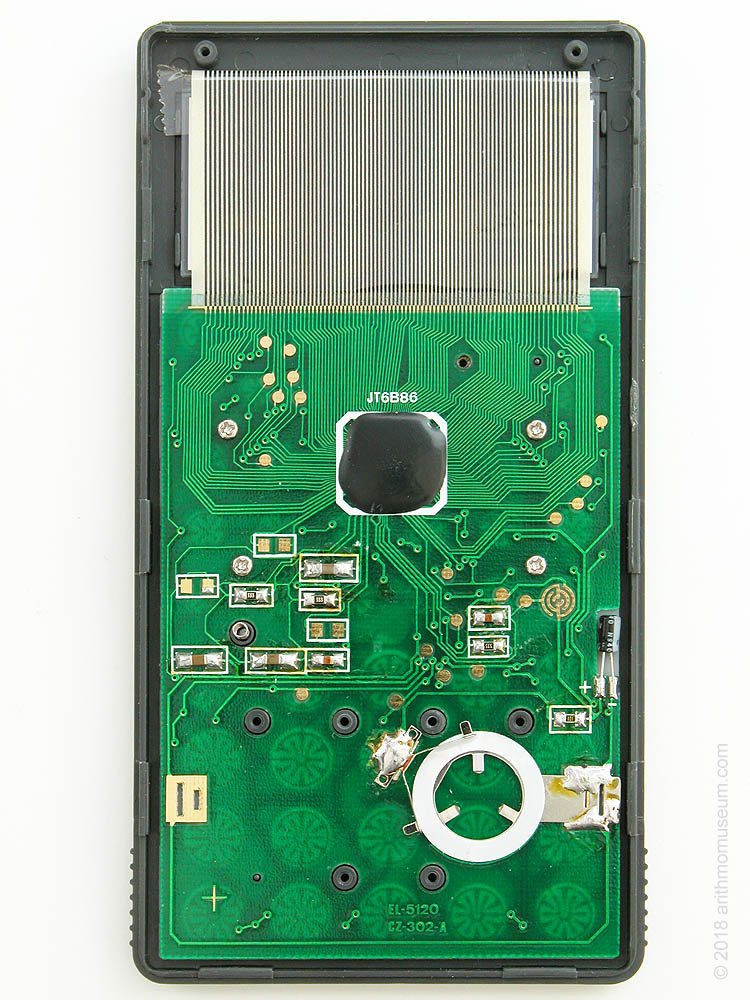

CPU: | Toshiba T6B86 |
Regiszterek: | 2 általános (művelet-tárolással) 16 zárójel (művelet-tárolással) 36 memória (aritmetikával) |
Jellemzők: | +/-előjelváltás (negatív számok közvetlen beírása) Flebegőpontos számkijelzés Fixfixpontos számkijelzés: a felsorolt számoknak megfelelő számú tizedesjegyek kijelzése (0-9) Scitudományos (exponenciális) számkijelzés Engmérnöki számkijelzés a b/ctörtbeviteli és -kijelzési üzemmód BSbackspace funkció: a tévesen beütött számjegyek egyenként törölhetők Sqrnégyzetgyökvonás x2négyzetreemelés pipi (3,1415..) értéke behívható 1/xreciprokszámítás trigtrigonometrikus függvények (sin, cos, tg és ezek inverzei: arc sin, arc cos, arc tg) hyphiperbolikus függvények (sh, ch, th és ezek inverzei: ar sh, ar ch, ar th) DMS-DDdecimális és 60-as szögek/időpontok átváltása logexponenciális és logaritmusfüggvények (10-es és e-alapú) yxhatványozás SDegyváltozós statisztika: átlag-, szórásszámítás LRkétváltozós statisztika: lineáris regresszió számítása nCrkombinatorikai számítások P-Rkoordináta-átszámítások derékszögű és poláris koordinátarendszerek között n!faktoriális számítása |
Kijelző: | pontmátrix LCD |
Tápellátás: | 1×CR2025 gombelem |
Programozási mód: | BASIC |
Programkapacitás: | 1211 bájt |
Teszteredmények: | trigonometriai:az arcsin(arccos(arctg(tg(cos(sin(60°)))))) eredménye, referenciaérték: 60. 60.00000067 exponenciális:a 0.999160000 eredménye, referenciaérték (első 14 jegye): 3.0068804206375×10-70 3.00688090276E-70 |
A gép programozása
Az EL-5120-as ritkábban használt függvényeit, a számolási és kijelzési üzemmódok beállításait, a statisztikai funkciókat, valamint a programíráshoz szükséges speciális utasításokat menükbe rendezték, melyek a megfelelő menübillentyűkkel (MATH, 2ndF SET UP, 2ndF STAT, COMMAND) hívhatók be. A menük több oldalból állhatnak, ilyenkor lefelé, illetve felfelé mutató nyilak jelennek meg a kijelző jobb oldalán. Az oldalak között a ↑ és ↓ billentyűkkel lapozhatunk, az egyes menüpontok az eléjük írt számok billentyűinek lenyomásával hajthatók végre. A menükből a QUIT gombbal tudunk kilépni.A gép programozási modellje a hasonló típusok szimbolikus nyelvével rokon, de a könnyebb olvashatóság és az egyszerű programírás kedvéért, egyes szimbólumokat a BASIC nyelvben előforduló kulcsszavaikkal helyettesítettek.
Az EL-5120-as közvetlen számolás esetén három üzemmódban képes működni: a REAL üzemmód tizes számrendszerben számol, a szokásos tudományos és statisztikai függvények használhatók; az NBASE üzemmód a négyféle számrendszerben számol, és ezek közötti átváltást, valamint logikai műveleteket támogat. A SOLVER üzemmódban pedig különböző kifejezés-kiértékelési, egyenletmegoldó és integrálszámítási eljárásokat használhatunk.
Programozási üzemmódba a MODE 4 billentyűvel léphetünk. A megjelenő menüben új program írásához válasszuk a NEW opciót, meglévő program szerkesztéséhez az EDIT opciót, program futtatásához a RUN opciót, program törléséhez a DEL opciót válasszuk.
A gép 27 memóriaregiszterrel rendelkezik, ezek globális változóként érhetők el a nevük (A..Z és θ) megadásával. Lehetőség van legfeljebb 9 helyi változó megadására is, melyek csak a programon belül léteznek, kívülről nem elérhetők. Ezek neve egy betűből és egy számból áll (pl. R1).
A programok írásakor, módosításakor az ilyen gépeknél szokásos billentyűk használhatók: a nyilakkal a megfelelő irányban mozoghatunk a programban; a DEL billentyű egy karaktert töröl a kurzor utánról, a BS a kurzor előttről (backspace); a CL törli az egész sort, a 2ndF CA az egész programot; az ENTER új sort szúr be; a 2ndF INS a beszúrási és felülírási módok között vált.
Új program írásakor először meg kell adni a használt üzemmódot (REAL vagy NBASE), ez meghatározza a programban elérhető matematikai utasítások körét. Ezután a program nevét kell beírni, segítségül az ALPHA beviteli mód mindvégig aktív, így minden billentyű a hozzá tartozó (kékkel felírt) betűt írja be.
Programíráskor, módosításkor az adott sorban végzett módosításokat a ↑, ↓, valamint az ENTER billentyű hatására véglegesíthetők, illetve a QUIT billentyűvel visszavonhatók.
A programban minden sor egy utasítást tartalmazhat, melyek után ENTER-t kell ütni. Kivétel az IF utasítás, mely az utána következő GOTO utasítással egy sorba írandó.
Futtatáshoz, szerkesztéshez, illetve törléshez szükséges a megfelelő program kiválasztása, mely a programozási menü megfelelő számbillentyűjének lenyomása után kétféle módon is megtehető: a program kétjegyű azonosító számának beírásával, vagy a megjelenő listából a ↑ és ↓ billentyűkkel és az ENTER lenyomásával.
A programokban a közvetlen számoláskor használt műveletek és függvények ugyanolyan szintaxis szerint használhatók, a billentyűzeten nem szereplő funkciók ugyanúgy a MATH menüből érhetők el. A SET UP menüből elérhető beállítások programba nem írhatók, ezek a programtól függetlenül állíthatók be, és természetesen hatással vannak a program számításainak kijelzésére.
A globális és helyi változók értékadási utasítása az egyenlőségjel, melynek bal oldalára a változó nevét, jobb oldalára pedig a számításának kifejezését írjuk, pl. W=sin30. Ha a program végén nem áll END utasítás, az utolsó sorban lévő értékadási utasítás automatikusan kijelzi a változó nevét, és a számítás eredményét.
A programozási utasítások a FILE billentyűvel elérhető COMMAND menüből érhetők el, melyek a következők:
- PRINT változó: a megadott változó nevét és értékét kijelzi. Pl. PRINT W.
- PRINT"szöveg: a megadott szöveget kijelzi. Szövegként bármilyen karaktert megadhatunk (számot, betűt, és a billentyűzetről elérhető függvények jelét is). Pl. PRINT"sin30 ERTEKE.
- INPUT változó: a megadott változó nevét kijelzi, majd bekéri a billentyűzetről annak értékét. Pl. INPUT W.
- WAIT szám: a megadott számú másodpercig vár, majd folytatja a program végrehajtását. Ha nem adunk meg értéket, egy tetszőleges billentyű lenyomásáig vár. Pl. WAIT 3.
- REM szöveg: megjegyzéseket fűzhetünk a programhoz. Pl. REM AMORTIZACIO.
- END: a program végét jelöli meg. Használata nem kötelező.
- LABEL címke: A megadott címkét, mint ugrási utasítás (GOTO, GOSUB) célpontját definiálja a program adott helyén. Legfeljebb 20 címke adható meg egy programban. Az így megadott címke legfeljebb 7 karakter hosszú lehet. Pl. LABEL CIMKE.
- CLRT: törli a kijelzőt.
- IF feltétel GOTO címke: A megadott feltétel (melyet szintén a COMMAND menüből elérhető relációs operátorok segítségével adhatunk meg) teljesülése esetén a megadott címkére ugrik. IF utasítás után a GOSUB utasítás nem használható. Pl. IF W<sin30 GOTO CIMKE.
- GOTO címke: A megadott címkére ugrik. Pl. GOTO CIMKE.
- GOSUB címke: A megadott címkénél kezdődő alprogramra ugrik, melyből az ott elhelyezett RETURN utasítás hatására tér vissza, és folytatja a végrehajtást a GOSUB utáni utasítással. Legfeljebb tíz alprogram ágyazható egymásba.
- RETURN: egy alprogram végét jelöli meg.
- relációs operátorok: az IF utasítás feltételének megadásakor használhatók. Az egyenlőség jelét a billentyűzetről közvetlenül is beírhatjuk az ALPHA = billentyűkkel.
- DATA: (csak REAL üzemmódban) a kiválasztott statisztikai üzemmód szerint egy vagy két értéket, mint adatot, illetve vesszővel elválasztva adatpárt tárol el. Súly is megadható, az érték, illetve értékpár után, attól vesszővel elválasztva. Pl. DATA 3,2.
- STATx: (csak REAL üzemmódban) az egyváltozós (szórásszámítási) statisztikai üzemmódot kapcsolja be.
- STATxy: (csak REAL üzemmódban) a kétváltozós (lineáris regresszió-számítási) statisztikai üzemmódot kapcsolja be.
A program megírása, illetve módosítása után a QUIT billentyű hatására léphetünk vissza a programozási menübe. A program futtatása a RUN menüpont segítségével kezdeményezhető. A megfelelő program kiválasztása után a program elindul. A futó program a QUIT billentyűvel bármikor megszakítható. Hiba esetén a program automatikusan megáll, ilyenkor a ← vagy → billentyű hatására a hibás sor megjelenik és szerkeszthetővé válik a kijelzőn.
A programtár 1211 bájt hosszú. A helyi változók egyenként 8 bájtot foglalnak le a programtárban. A már lefoglalt helyi változók a programból nem törölhetők. A megírt programok alapból egyenként 32 bájtot foglalnak le, ezen felül minden programsor 3 bájtot foglal, ezen felül minden billentyűlenyomás (karakter), illetve utasítás 1-1 bájtnyi helyet foglal.
